Tubo de preamplificador phono con corrección RIAA

Hace varios años, parecía que los platos analógicos que juegan los discos de vinilo en una cosa del pasado. Las compañías discográficas ya sea caído o cambiar el perfil de producción. CD DVD y luego capturó el mercado. Pero los oyentes un poco cansado y limitaciones técnicas que aporta un sonido digital de sonido, comenzaron a volverse cada vez más hacia el sonido analógico, que, a pesar de las deficiencias, sin embargo, es la más cercana a la percepción humana del sonido.
El ex patrón natural de vinilo, anteriormente emitida por millones, ahora a menudo tirado a la basura.
Usando buenos platos, cartuchos fonográficos y moderna plataforma giratoria brazos, que se conectan a un sistema de audio buena, a menudo obtener un sonido mucho mejor, más natural que la fuente de audio digital.

Hay muchos excelentes proyectos de fono etc. semiconductores, y las lámparas.
Decidí construir un preamplificador de tubo sencillo con corrección RIAA.

La corrección RIAA preamplificador de seguir leyendo: " preamplificadores "

 Lámparas

para construir un preamplificador, puede utilizar tubos de doble triodo de baja potencia.
La lámpara básica utilizada en este tipo de un previo ECC83 o su equivalente (12AX7 americana, rusa con una distribución diferente de incandescencia - 6N2P).
El popular ECC83 tiene una ganancia muy alta (teóricamente 100, prácticamente aprox. 60), una pequeña corriente de ánodo y de alta impedancia de salida, por lo que el siguiente paso (por ejemplo. Amplificador de potencia) debe tener una entrada bastante alta impedancia a fin de no imponer una carga excesiva preamplificador
uso de estas lámparas requiere tensión de filamento a 12,6V entre las patas 4-5. Cuando sólo hay resplandor 6.3V, para ser cortocircuitado 4-5 pies juntos y dar la tensión entre estas patas compactos (4-5) y la pata 9 (observe el tablero de dibujo, con el fin de suministrar adecuadamente el sistema de lámpara de efluvios).

Navegar por el tubo de la construcción en el Internet, usted encontrará que incluso en el gramófono preampach, se utiliza a menudo de baja tensión de doble triodo ECC88 o su equivalente: E88CC, E188CC , American 6DJ8 o ruso 6N23P (ortografía polaca).

Por supuesto, no se puede sustituir libremente una lámpara por segundo sin el rendimiento de los elementos individuales (especialmente resistencias) y una tensión de alimentación. O para construir el amplificador de tubos ECC83 (o sus equivalentes), o, por ejemplo. E88CC a la que requiere diferentes parámetros de potencia y valores de los componentes.

ECC88 Además de la potencia tensión de alimentación baja tiene otras ventajas:. Bajo nivel de ruido, buena linealidad, alta pendiente (que se manifiesta una alta sensibilidad a pequeños cambios en tensión de la señal) y la ganancia media, aproximadamente 33x.
El voltaje del calentador es 6.3V, calentador de corriente - 0365.
Lámparas E88CC o E188CC están mejor versión de ECC88, duran más y un rendimiento ligeramente mejor, por ejemplo, en la tensión de ánodo puede ser más alto -. Incluso 220V.
Con una tensión de 6.3V la corriente del calentador de filamento también es menor para E88CC es 0.3A, por E188CC es 0.335.
Los fabricantes facilitarán cada lámpara en el directorio de datos más - Valores típicos y límites de las tensiones y corrientes, echar un vistazo a ellos, la revisión de las fichas de datos de la lámpara. Hojas de Datos (hoja de datos), visitan Frank:www.mif.pg.gda.pl/homepages/frank/index.html .

Cuando usamos la ECC88 , el voltaje en el ánodo de la lámpara no debe ser superior a 130V. Esta tensión se mide entre el ánodo y el cátodo de la lámpara (pines 1-3 y 6-8 del segundo triodo). La idea no se exceda la tensión máxima especificada en las lámparas de catálogo, y la pérdida de potencia, que es 1,8W para ECC88. Para calcular la potencia máxima no se supera las pérdidas que tiene que saber la diferencia de voltaje entre el ánodo y el cátodo de cada lámpara y la corriente que fluye a través del cátodo de la lámpara.

Esquemas RIAA preamplificador E88CC encontrar en Internet.

Tenga en cuenta la diferencia entre los tubos de suministro y la ECC81-83 6N2P ruso o ECC88. Pierna 9 para ECC88 (6N2P) es una pantalla de salida que separa el triodo en el bulbo de la lámpara (se puede cortocircuitada a tierra), mientras que en el caso de ECC81-83 pierna 9 a la patilla central del filamento, de modo que puedan suministrar una tensión o 6 12,6V , 3V.

Phonostage

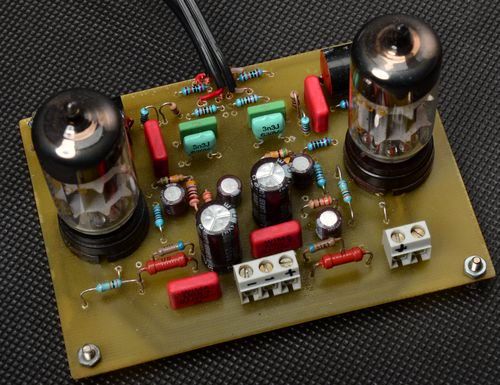

preamplificador dos triodos de baja potencia (por lámpara) y componentes pasivos - resistencias y condensadores.
Alta ganancia es proporcionada por dos operativo triodo en un cátodo común conectado en serie a una señal que da la resultante de reforzar el producto resultante de las etapas de ganancia individuales (por ejemplo. 30 x 30 = 900).
Resistencias R04 y R011 tienen un alto valor a fin de obtener una alta ganancia. Condensadores C02, C06 eludir las resistencias cátodo triodo, eliminar la retroalimentación local, proporcionando fortalecer aún más ligeramente superior cada lámpara.

corrección RIAA se consigue por medio de un filtro que comprende las resistencias R05, R06 y los condensadores C03, C05 . Debido a que la curva RIAA se debe jugar con un grado bastante alto de precisión, deben ser los valores exactos de resistencias y condensadores de filtro. Los condensadores son un porcentaje dispersión de los valores y canales pocos, izquierda y derecha deben trabajar igualmente, de manera que los condensadores deben ser seleccionados en pares, la medición de su multímetro valor. Si es posible, utilizar resistencias con tolerancia del 1%.

El valor de R01 resistor y 47k condensador C01 con un valor de 100 pF en la entrada - una carga de cartucho magnético estándar.
Los fabricantes recomiendan a menudo insertos de un valor específico de la capacitancia (C 01 -. Por ejemplo 50 pF) y una resistencia (R 01 -. Por ejemplo 47k) cargar el inserto debe ser utilizado de modo.
Puede comprobar si el efecto será mejor cuando el condensador no se aplica.
Las resistencias R02 y R09 con un valor de aprox. 1k prevenir la inducción del preamplificador.

R08, C08, C09 forman el filtro de desacoplamiento de energía a las lámparas. El valor de la resistencia R08 dependerá de la lámpara que se utiliza - altas (varias decenas de ohmios) para ECC83, relativamente bajos (unos pocos ohmios) para E88CC.
La revisión de los diagramas, nos encontramos con que en algunos diseños se aplica el filtro, y no en otros.
Si el amplificador es estable, no se puede utilizar este filtro.

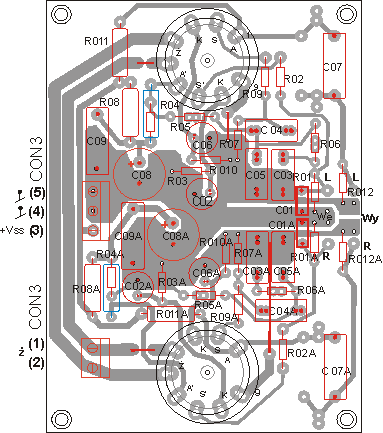

¡Precaución!  Tablero del amplificador (Fig. A continuación) está adaptado para alimentar la tensión de filamento en las patas 4-5. Por lo tanto, para energizar el ECC83 lámpara, transformador de potencia debe proporcionar la 12,6V voltaje del calentador.  Si hay sólo 6.3V, la tensión se debe administrar COMPACT 4-5 pies y 9 pies (acc. Describió anteriormente).  Sin modificaciones se pueden utilizar E88CC o (mejor) de Rusia ECC83 contraparte - es 6N2P (ortografía polaca), que sólo se diferencia de voltaje resplandor - sólo 6.3V.

 Importante:
Debido a la alta ganancia y una tendencia a excitaciones debe ser especialmente cuidadosa llevar el peso del amplificador, utilice cables blindados de buena calidad y bien pensado el montaje uso, de manera que se reduzca al mínimo la penetración de interferencia.

Vale la pena invertir en una buena calidad condensadores, electrolítico, así, así que para los condensadores amplificador y fuente de alimentación, y un buen acoplamiento.
Todo un importante papel C07 condensador de salida. Debe ser bueno o incluso muy buena calidad.

Al experimentar con la selección de los componentes, se comprueba utilizando un osciloscopio de respuesta de frecuencia y otros parámetros del amplificador.

La carcasa
es mejor carcasa de metal, debido a la protección de las lámparas y circuitos de la interferencia externa. electromagnética. En el caso del amplificador fono es indispensable - lámparas son sensibles a las perturbaciones externas y "pegarse" de todas partes. A menudo se recomienda el uso de un blindaje tazas proyectadas directamente en la lámpara.
sistemas de tubos son interferencia menos problemático si están tradicionalmente montados en un "chasis" metal, usando punto espacial en el punto. Nuevas soluciones, el uso de PCB requiere más atención durante el montaje final para proteger circuitos sensibles de las lámparas de interferencia.
La masa del preamplificador debe adjuntar a la carcasa de metal, por lo general afecta favorablemente el nivel de interferencia. Si aumenta la distorsión, el preamplificador de peso debe intentar conectar la carcasa con una resistencia de 1K, o para cancelar la llamada.

Puesta en marcha del
sistema, si los elementos son lisos y soldado adecuadamente (tenga en cuenta los electrolitos!) "Fuegos" a la vez. Registro de voltaje del ánodo resplandor y, si no son correctas, ajustarlo resistencias. Brum es difícil de apreciar, y después de overclock potenciómetro a "nivel máximo" y cuando lleva a su lado a la lámpara a veces puede escuchar un ligero zumbido causado por las lámparas de excitación.

Algunas lámparas, además de un aumento del ruido también mikrofonują . lámpara ligero toque provoca un ruido audible desde los altavoces. Con el amplificador de alta ganancia y ciertos tipos de lámparas es altamente inconveniente, ya que un sistema de este tipo plantea incluso bajo la influencia de la música.Cada golpe más fuerte música se mueve desde los altavoces a través de los elementos de envoltura de la lámpara de vidrio (electrodos) lámparas, causando vibraciones que modulan la corriente de ánodo, que por supuesto se escucha de los altavoces.
Es una placa atornillada a la carcasa en la suspensión "suave". Algunos asumen las lámparas de cristal anillos de silicona especiales o cordón resistente a la temperatura de cerca okręcają.
Pero, por desgracia, tal es el encanto lámparas ...

También hay que tener en cuenta que el transformador de potenciapuede afectar adversamente el circuito amplificador y esto de dos maneras.
La primera es mal cuando se tuerce transformador de núcleo vibra y las vibraciones se transmiten al preamplificador y la placa de lámpara, causando que los micrófonos.
Otro factor negativo es el campo magnético alrededor del transformador.Es depende del diseño del transformador (transformador toroidal tiene una interferencia de campo más pequeña) y la potencia extraída del transformador. A menudo sucede que cuando se trata de amplificador juega muy bien cuando todos los elementos están separados entre sí, y cuando se pliega en la carcasa no pueden hacer frente al deterioro de la calidad del sonido o incluso interferencia. Por desgracia, el blindaje es difícil, debido al campo magnético de campo de dispersión grande y su permeabilidad. Debería hacerlo más vivienda para alejarla del tubo de Sistemas de transformadores, a veces (los amplificadores sensibles) para instalar la fuente de alimentación en la carcasa separada.

Durante los primeros días del amplificador "calor" o salir después de unas horas se volvió a los electrolitos adecuadamente formados, e incluso las lámparas recocido decente útil para estabilizar las corrientes de ánodo.Comprobamos la tensión de nuevo y, posiblemente, hacer. Corrección. Si las corrientes difieren mucho, la mejor opción es elegir las lámparas con parámetros similares. Bien elegido lámparas es idéntica a fortalecer ambos canales, excelente stereophony sonido y detalle.
Durante la operación, se comprueba si el preamplificador elementos demasiado duro no se calentará si no hay olor a quemado - a continuación, comprobar la causa. Es sobre todo resistor no coincidentes en la fuente de alimentación o en la PCB (por ejemplo, reducción.) - tiene demasiado poca energía. El transformador puede ser bastante caliente, pero no caliente. Puede ser mejorado mediante la perforación de rejillas de ventilación adicionales, o para dar más transformador de potencia.

Una lista de elementos (por ECC83) R01, R01A - 47k / 0.25W,  R02, R02A - 0,5-1k / 0.25W (igual)  R03, R03A, R010, R010A - 1-1,2k / 0.25W, (todo lo mismo).  R04, R04A - 150k  R05, R05A - 82,5k (82k)  R06, R06A - 11,8k (12k)  R07, R07A - 470k,  R08, R08A - 50-15k / 0,5 W,  R09, R09A - 0 , 5-1k / 0.25W (igual)  R011, R011 - 150k,  R012, R012 - 47-100k  CON3 - impresión tornillo o punto de soldadura. C01, C01A - 50-100pF / 63V,  C02, C02A - 100-220uF / 16V   C03, C03A - 27nF / 250V  C04, C04A - 100nF / 250V,  C05, C05A - 10nF / 250V,  C06, C06A - 220uF / 16V   C07 , -100-220nF C07A / 250V,  C08, C08A - 100uF / 250V  C09, C09A - 100nF / 250V  Cerveza "Noval" para imprimir. Placa (negro) en pdf se puede encontrarAQUÍ  Utilice únicamente tóner original de una impresora láser, por cualquier reemplazo proporcionan un mayor o menor grises rutas de impresión sobre papel de transferencia térmica.

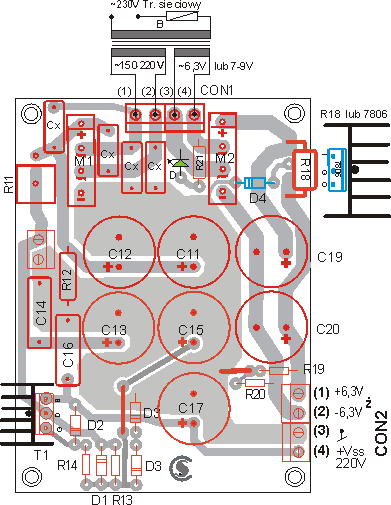

Los valores de M1 - puente rectificador 1-4a / 400-800V,  M2, - un puente rectificador 6-8a / 100-400V,  7.806-7.806 estabilizador (opcional),   D - LED (opcional)  D1 - diodo rectificador 1A / 400V,  D2 - 15V diodo Zener  D3 - diodo - la tensión adaptado a la tensión deseada. Se puede dar dos diodos conectados en serie (por ejemplo 2x50V = 100V)   D4 - opcional - diodo Schottky; ego (en el caso de utilizar el estabilizador 7806),  T1 - cualquier MOSFET, un voltaje min.400V,  CON - Tornillo de impresión  .   Cx - 10nF / 400V - 4 PC, - opcionalmente, cuando el transformador es zumbido en wlutowaniu Cx,  C11, C12, C13 - 100 uF / 400V,  C15, C17 - 47uF / 400V,  C19, C20 - 4700uF / 16V (25V)  C14, C16A - 100 nF / 400V  R11 - 100-500R / 2-3W- elegido,  R12 - 200-250k / 0.5-1W  R13 - 10-20k,  R18 - aislado paja en lugar estabilizador elegido,  R14, R19, R20 - 100R,  R21 - 1-3k (elegido de acuerdo con el brillo de la LED)  TR - transformador de potencia - 20-30W / 6.3V / 1A / 200-220V / 0.1A,  para ECC83 voltaje del calentador debe ser 12,6V.  B - Fusible 0.5A Placa (negro) en pdf se puede encontrarAQUÍ  Utilice únicamente tóner original de una impresora láser, por cualquier reemplazo proporcionan un mayor o menor grises rutas de impresión sobre papel de transferencia térmica.
